蒸發式冷卻塔的合理排布是大型制冷系統設計中一項重要的內容,冷卻塔在運行時需要大量空氣, 工程設計中既要保證周圍有充足的空間來滿足冷卻塔的熱工要求, 又要考慮減小對周邊環境的影響, 這兩者如何能有機結合是冷卻塔設計的關鍵所在。

工程概況

本工程位于上海市中心, 由兩棟超高層塔樓、一棟高層酒店以及配套裙房組成, 裙房共6 層, 連接兩棟塔樓。共有14 臺蒸發式冷卻塔設置在裙房屋面, 單臺散熱量為1784 kW( 高速) / 1070 kW( 低速) , 排風量為118 m3 /s, 循環水量為300 L/s,設備A 聲級噪聲為75dB。

冷卻塔布置的設計思路

本項目冷卻塔系統的特點是:

1) 設備數量眾多, 但排布空間有限;

2) 蒸發式冷卻塔需要大量進、排風, 為滿足制冷效果需減小空氣回流的影響;

3) 機組運行噪聲高, 需限制其對周邊建筑的影響;

4) 排熱量高, 需防止產生大量的“白煙”( 飄逸的水汽) 。上述幾點之間相互關聯又互相制約, 下面就以如何合理解決以上幾點的思路來進行論述。

解決空氣回流、干擾問題

濕空氣對冷卻塔的影響分為回流和干擾兩部分, 回流是指從冷卻塔排出的熱濕空氣混入冷卻塔的進風中, 干擾是指進塔空氣中混入部分其他塔中排出的熱濕空氣。這兩種情況都將使進入塔內空氣的比焓增加, 冷卻塔本身的冷卻效果降低。為*大限度地減少回流, 就要綜合考慮周圍的建筑、機組自身性能和主導風向等多種因素。

1.模型建立

為滿足整個項目制冷系統的設計要求, 在工程設計中對屋面冷卻塔室內通風速度場分布和室外周邊環境進行了CFD 模擬計算, 以保證工藝性通

風設計的合理性。

1. 1 模擬計算選用AirPak 數值軟件, 模擬工況分為: 1) 在設計工況下運行時, 冷卻塔室內速度場、壓力場分布; 2) 室外風環境以及冷卻塔所在建筑整體進風和排風是否存在回流、干擾現象。

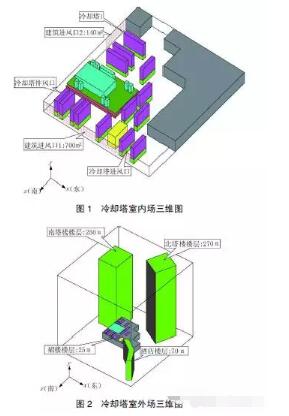

1. 2 模擬工況模型、模擬參數的設置。圖1, 2 為14 臺冷卻塔參照CAD 圖搭建的設計工況下CFD 模擬計算用的物理模型。

表1 為模擬參數, 參照有關冷卻塔進、出風口壓差計算值, 并考慮消聲器、防 “白煙”盤管對冷卻塔性能的影響后, 以冷卻塔1 為例, 設定進、排風口參數。

2 模擬計算結果

1) 通過對冷卻塔室內通風速度場分布進行計算, 在設計工況( 風量118m3 /s) 下, 同時考慮了各種可能的因素對冷卻塔性能的影響, 發現冷卻塔運行性能可達到設計標準。

2) 在考慮了室外氣象條件和建筑周邊環境后, 發現由于冷卻塔通風系統中排風口( 正壓) 與進風口( 負壓) 之間存在壓力差, 同時受到室外風環境的影響, 在進、排風口之間易發生氣流回流現象。氣流回流量與進、排風口之間的壓差成正比, 與阻力成反比, 即Q = f ( △p /λ) 。若壓差改變, 或改變風口之間的沿程或局部阻力λ, 氣流回流量Q將隨之變化。由表2 測試結果可知, 回流量受室外氣象條件和建筑周邊環境的影響明顯, 需要加大出風口的風速和調整出風口風向。

3 改進方法

如果加大出風口的風速, 設備的功率將進一步提高, 消聲器也將增大, 這樣冷卻塔的效率就沒法保證; 由于空間有限, 調整出風口風向也較難實現。

*終設計采用了取消進風消聲器, 更改出口消聲器為錐形出口消聲器, 同時再增加一個進風面的方法來解決這一矛盾。進風消聲器的取消雖然增大了一些室內場的噪聲,但是卻使兩臺設備之間有了更大的進風空間, 從而保證了進風, 同時也避免了進一步增大風機功率。錐形出口消聲器使出風更具流線性, 保證排出的空氣高于周邊建筑和設備, 使回流減至*少。增加一個進風面使得室外場的空

氣能更均勻地進入室內場, 減少形成渦流的可能性。圖3 是14 臺冷卻塔改進后CFD 模擬計算用的物理模型。表3 為改進后的邊界條件設置。表4 為改進后的測試結果。

4 解決對周邊建筑的噪聲問題

冷卻塔噪聲的產生取決于該建筑的空調負荷以及室外的濕球溫度,設計選擇了上海氣象站7月份的氣候資料,此月是溫度*高、空調負荷*大的階段。

4. 1 共有14 臺風機, 每臺帶有3 個雙速電動機,依據建筑空調負荷和濕球溫度的變化, 有幾種高、低速風機的組合方式, 為盡量減少能源消耗和達到較低的噪聲級別, *有效的控制方法是先啟動足夠多的風機低速運轉直到滿足要求的回水溫度為止,如果溫度再升高, 就再開啟1 臺風機低速運轉。當所有風機都低速運行仍然不能滿足空調負荷要求時, 則每次轉換1 臺風機到高速運行, 直到滿足要求為止。
